LED显示屏系统作为光、电、声结合的多媒体高科技产品，主要包括以下部分：
1、显示屏体
2、控制主机及通讯系统
3、计算机及外围设备
4、系统软件

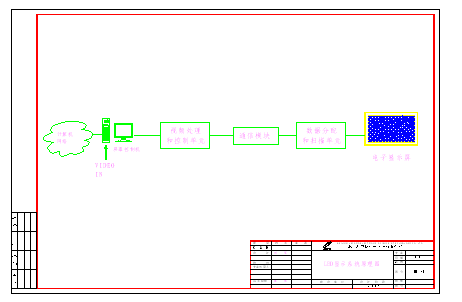

1、 LED大屏系统结构图
如上图所示，显示系统为DVI同步显示系统，DVI步即DVI显示器上的内容可完全同步地在大屏上显示，这种结构的显示屏由播出机、控制板、屏体等组成，相互连接的关系如图所示，图中播出机为一台PC计算机，内含DVI专用显卡、采集卡。 播出机一方面负责显示内容的信息收集，并将待显示的内容按LED显示屏要求的特定格式和一定的播出顺序在DVI显示器上显示；另一方面把DVI显示器上显示的画面通过采集卡，向控制板上发送，采集卡是DVI用于显示卡到LED屏之间的接口卡。通过该卡，DVI显示器上的数据，以一定的速率实时向显示屏传送，控制板接受来自采集卡的信号，并将该信息自动分配到LED显示屏的每个单元板，从而完成显示屏所需要的各种信号，使LED显示屏体显现出色彩逼真、动态感强的画面。屏体是LED最终显示单元，它由LED显示模块框架、电源和各种信号连线而构成。
2、LED大屏系统功能
从技术等级上讲，室内LED大屏幕显示系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。
计算机网络技术的使用使显示制作、处理、存储和传输更加安全、迅速、可靠。采用网络系统控制技术，可以和计算机网络联网。
制造商在系统中使用了PLC控制技术，实现对系统配电和使用环境完全自动化的监控，使系统更趋于现代化，使用更加方便、安全、可靠。
制造商在系统中使用了视、音频控制技术，可以对各种不同的视频和音频信号源的输入进行统一控制和管理。
2.1、视频播出方式
通过多媒体视频控制技术和VGA同步技术，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等，因而可以实现下列功能：
支持VGA显示，显示各种计算机信息、图形、图像
支持各种输入方式
实时显示真彩色视频图像，实现现场转播
转播广播电视、卫星电视及有线电视信号
电视、摄像、影碟等视频信号的即时播放（VCR、VCD、DVD、LD）
支持PAL、NTSC等各种制式
具有电视画面上叠加文字信息，全景、特写、慢镜头、特技等效果的实时编辑和播放（需另外配置非线性编辑设备）
具有同时播放左右不同比例的画面及文字的功能
可满足文艺表演的使用要求
2、计算机播出方式
图文特技显示功能：具有对图文进行编辑、缩放、流动、动画功能
显示各种计算机信息、图形、图像及2、3维计算机动画并叠加文字
播出系统配有多媒体软件，可以灵活输入及播出多种信息
有多种中文字体和字型可供选择，同时还可输入英文、法文、俄文、日文等多种文字
有多种播出方式，如：单/多行平移、单/多行上/下移、左/右拉、上/下拉、旋转、无级缩放等
主要时新闻的编辑与播放，并有多种字体供选择
重要通告的即时发布
广告信息的播放等
2.3、远创LED全彩大屏系统原理
从项目结构的特点出发，本工程大致可分为以下几个子项目：
LED显示屏屏体
计算机网络系统
视、音频控制系统
配电控制系统

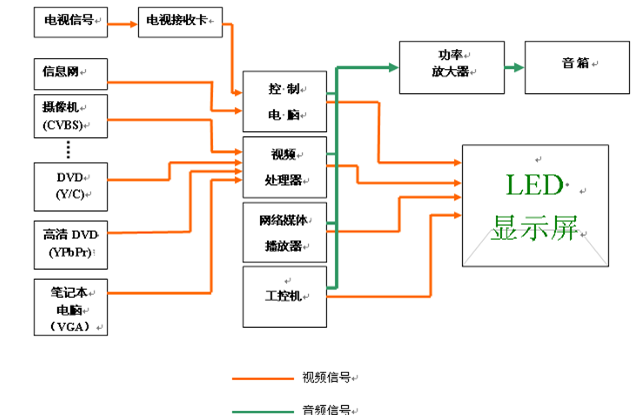

3、显示系统基本原理图

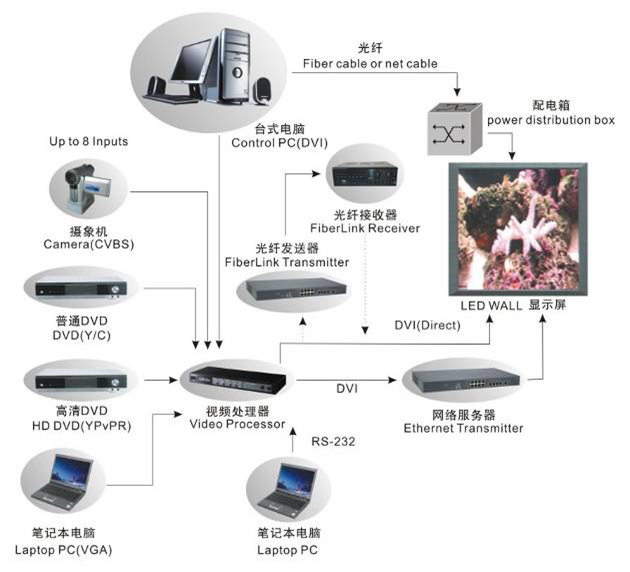

3.1、LED独立视频播放系统
● 音视频同频传输,填补行业应用空白;
● 采用了电影模式逐行扫描处理技术;
● 采用了数字视频增强、细节放大、边缘增强和色度增强等技术；
● 采用了串色抑制技术，有效消除亮色分离不彻底产生的干扰和失真；
● 采用了亮度、对比度、饱和度、肤色自动调节技术；
● 基于象素的运动自适应逐行扫描技术，有效消除了视频中移动的线条所产生的齿角，展现光滑而自然的画面；
● 具有3D自适应降低噪声功能以及帧频率转换功能；
● 支持高分辨率 LED显示屏；
● 支持高清（1080P\1080i\720P）信号输入；
● 支持各种输入信号源●
● （USB、YCbCr、Video、S－Video、DVI、TV等）；可与电视、DVD、VCD、音响、移动硬盘等配套应用;
● 红、绿、蓝256级以上灰度输出，16.7M真彩色显示；
● 超高速光纤视频通讯技术；
● 可视化OSD人机操作界面。
接口及控制面板示意图
前面板控制面板示意图：
后面板接口示意图：
技术规格
● 输入电源：交流 100-240V / 47—63Hz
● 额定功率：40W
● 输入支持：4：3 和 16：9
● 视频输入制式：PAL,NTSC
● 天线输入阻抗：75欧姆
● 一路DVI输入
● 一路USB输入
● 一路S-Video输入
● 一路Video输入
● 一路天线输入
● 三路音频输入
● 一路音频输出
● 一路VGA输出（供监视器使用）
● 一路DVI输出（接发送卡）
● 一路光纤输出
4.1、视频处理和控制单元
视频处理和控制单元完成显示数据的图像处理，这些处理包括：
第二级灰度非线性校正，可以自动或手动调节
自动或手动无级亮度调节
灰度级控制系统可以控制显示屏显示每基色各8位的24位数据，即各基色256级灰度。
图像降噪处理：保证图像更加干净和平滑。
图像增强技术，图像边缘增强技术
运动补偿技术
色坐标空间变换技术
色度调节功能
视觉处理：在系统中，可以分别调整单个模组每基色的亮度，调整色平衡，基本消除马赛克现象，所有模组和显示模块亮度一致性好，单色显示无视觉差。
白平衡处理等
视频处理和控制单元将处理好的显示信息传送到通信模块以便长距离传送到显示屏上。
通信模块
通信模块保证屏幕控制机的显示内容准确无误地长距离传输到显示屏上。通信模块对传输的信息进行编码解码处理，进行长距离传输和接收数据处理。通信模块将显示信息传送到数据分配和扫描单元上。
数据分配和扫描单元
数据分配和扫描单元是模块化结构设计，它将显示数据按区域分配到显示屏上，并完成显示数据扫描。
显示屏体
显示屏是有许多显示单元模组组成，它们分成不同的区域接受数据分配和扫描单元传来的显示据，以模块化结构显示。保证系统安全可靠运行。
每一个模组有独立的排风系统，保证模组内温度一致，保证白平衡。模块化结构设计，整个显示屏是由许多个单元模组组成，方便安装、调试和维修。系统所使用的开关电源均使用通过国际安全认证的电源，屏幕背后保留有维修空间，方便屏幕的安装调试，以及日后的维修维护等操作。
4.2、计算机网络系统
本项目设计采用系统集成的思维方式来规划整个LED显示系统。
屏幕控制系统采用开放的计算机局域网络技术，能够将当今许多成熟的数字技术引入大屏幕显示系统，如数据库技术、网络通讯技术、网络互联技术、信息自动化处理技术、接口技术、多媒体技术。
网络互联技术可以和未来的网络系统相连，包括局域网和广域网等。
通过多媒体视频控制技术，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等，因而可以实现下列功能：
转播广播电视及卫星电视
电视、摄像、影碟等视频信号的即时播放
电视画面上叠加文字信息，全景、特写、慢镜头、特技等效果的实时编辑和播放（需另加非线性编辑系统）
5、远创LED大屏系统软件
LED显示软件制造商的通用视频显示软件是根据LED显示系统的特殊需求而设计出的。
5.1、基本功能
显示数据的加工与处理
与其它网络接口，从中提取显示数据
产生各种显示效果并控制显示效果的输出
提供人工操作界面
提供多种消息的编辑、排版和剪接等功能
提供播放节目和播放内容的编排功能
提供对大屏幕显示系统数据库管理与维护的功能
提供对整个系统运行的监视和控制功能
5.2、基本操作
图形动态播放多媒体文件播放
文本、超文本文件的播放
走马灯文字的播放
显示屏亮度、屏静止、坐标、大小等参数的控制
标签的制作
图像组播放
联机帮助
5.3、基本方式
图文特技显示功能：具有对图文进行编辑、缩放、滚动、动画等功能
显示各种计算机信息、图形、图像及二、三维计算机动画，可叠加文字
有多种中文字体和字型可供选择，同时还可输入英文、、法文、德文、俄文、日文等多种文字。
有多种播出方式，如：单/多行平移、单/多行上/下移、左/右拉、上/下拉、旋转、无极缩放等
5.4、基本特点
本系统依赖于操作系统环境所支持的各项多媒体驱动程序，通过MCI支持播放。AVI文件是WINDOWSXP、系统所支持，FLC动画文件需要AUTODESK公司的APPLAY播放驱动程序，MOV动画文件、MPEG文件、DAT文件均需安装相应的驱动程序才能播放。由于本系统具有32位能力，可充分利用系统32位的LINEPAK和INDEO驱动器。WINDOWS95新改进的数字视频图像驱动程序有助于制造更平滑的视频图像。系统针对CD-ROM部件的改进，可少占用CPU周期，较高效率地从CD-ROM中读取数据。系统具有以下特点：
可灵活地编制各种节目
操作界面美观、大方
简单易学，无需专业知识就可很快掌握使用
可实现对超文本的播放
支持所有格式的图形文件
一个窗口可同时编辑多项内容
5.5、发行介质
通用显示系统软件包+显示系统用户手册一本。
